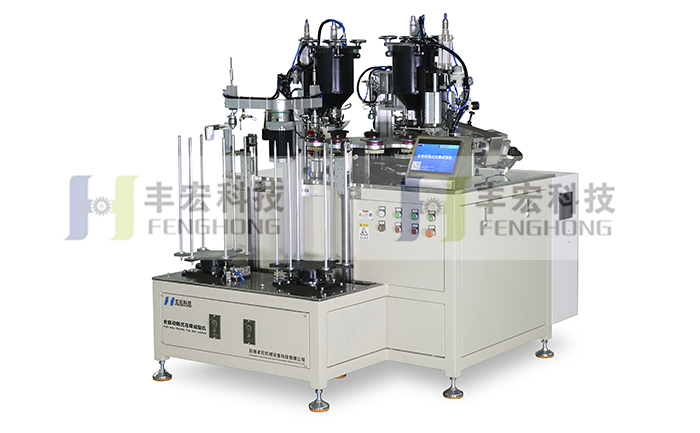

韩式花碟成型机

更新时间:2024-04-01  作者:丰宏机械 来源:www.zzfhjx.com

全自动韩式花蝶成型机(单组份)

全自动韩式花碟成型机单组


全自动韩式花蝶成型机(双组份)

全自动韩式花碟成型机双组


半自动韩式花蝶成型机

半自动韩式花碟成型机

丰宏韩式花碟成型机系统包含:

l 花型叶轮成型专业数控系统
l 精密传动系统
l 智能恒温打胶系统
l 精密气动控制系统
l 成型辅助系统
l 软硬件培训
l 壹年保修(除耗材外,耗材包括切刀、密封胶圈等)
l 终身软件免费升级


一、技术参数:

     产品名称                      韩式花碟成型机\花型叶轮成型机

     外形尺寸(mm)         3270*900*2450

     电压                             380V  50HZ

     整机功率                      7KW

     涂胶量                         双组份及单组分胶水3~30g可调

     适用基体                      塑料盖、铁盖

     排片页数                      45页\46页

     加工效率                      500-600片/小时

     控制系统                      进口伺服+减速机+直线导轨

     产品功能                      自动排片、涂底胶、涂芯胶

二、核心配置特点:

  1.  国际领先的机械结构设计,精选优质合金材料,由专业数控加工中心整体精铣精磨加工,一次成型,稳固耐用。
  2. 传动部件采用进口直线导轨、高速伺服电机、减速机,可以响应微量位移,送料精确,加以长度编码器与系统组成的闭环控制使加工成品与源文件完美匹配。
  3. 防尘系统设计合理,进口直线导轨至于机体内部,有效的保护传动件,保证设备运行平稳。
  4. 专业品牌的电气部件和工业级控制系统,功能完善,性能稳定.

三、设备操作特点:

  • 采用韩式花碟成型专业数控系统,自动化程度高,集涂底胶,切片,置片,整形,涂芯胶于一体,简单易学。
  • 配置回转式多工位转盘机构,工位转换稳定流畅,定位精确,效率高。
  • 上胶系统采用PID控制模式,结构合理,适应多种材质胶水。
  • 产品在排片过程中采用进口光电开关检测基体和砂布有无,自动过滤无基体工位和无胶基体,稳定精确。
  • 排片角度、长度精确可调,操作简便快捷。
  • 材料利用率高,粘接剂用量和砂带长短、数量均可自由设定。
  • 用户无需更换托盘模具,使用自有塑料托盘模具或铁托即可完成花型叶轮的生产,使用成本低。

四、设备主要功能

    丰宏韩式花碟成型机是专为生产韩式百叶轮、花型叶轮等弹性磨盘所研发的自动化设备,设备通过人工摆放托盘基体,可实现定量涂底胶,砂布裁片,排片,整形,及自动涂芯胶,用户无需更换托盘模具,使用自有塑料托盘模具或铁托即可完成花型叶轮的生产,使用成本低,自动化程度高。花型叶片排片均匀,效率高,页片稳固耐用,质量优良。

五、韩式花碟成型机主要核心部件
韩式花碟成型机核心部件

六、韩式花碟成型机细节图片
韩式花碟成型机细节图片


七、韩式花碟、花型叶轮成品图片
